Lec3: Parsing

What is syntax analysis?

• 语法分析（Syntax Analysis）就是 parsing the phrase structure of the program。
• 它位于前端（front-end）中，位于 词法分析之后、语义分析之前。

• Parser 通常是根据 grammar（文法） 手写或自动生成的。

Why do we need syntax analysis?

1. 检查语法错误
   • 有些程序 没有词法错误（指的是字符不合法），但会有多个 syntax errors（语法错误，指的是 token 顺序错误）。
   • 语义分析通常假设输入程序已经满足语法要求，因此语法错误应尽早在 parser 阶段发现。
2. 构造 parse tree，服务后续阶段

例如表达式：

1 + 2 * 3

经过 Lexer：

num(1) plus num(2) times num(3)

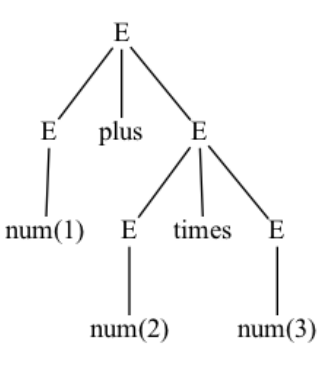

经过 Parser：

• 得到 parse tree，从而正确体现优先级和结合性。
• 后续阶段（语义分析、IR 生成）都依赖这种结构信息。

Outline: How to build a parser?

• 用 Context-Free Grammar (CFG) 描述语言语法
• 基于 CFG 构造 parser：
  • Top-Down Parsing
  • Predictive Parsing (LL(k))
  • Bottom-Up Parsing
  • LR Parsing
• More about parsing:
  • Automatic parser generation
  • Error recovery

Context-Free Grammar (CFG)

Why CFG?

• 并不是所有 token 串都构成合法程序。
• 我们需要：
  • 形式化地描述合法 token 串
  • 能区分 valid / invalid strings

Regular language 不够强

• 正则语言是常用形式语言中较弱的一类。
• 但编程语言里存在大量 recursive structure，例如：

(), (()), ((()))
((1+2)+3)

• 这类结构不是 regular language，更自然的工具是 CFG。

CFG 定义

一个 CFG 由以下部分组成：

产生式一般写作：

其中：

• $X \in N, \quad Y_i \in N \cup T \cup \{\varepsilon\}$

例子：匹配括号的 CFG

S -> (S)
S -> ε

它描述的语言是：

{ ε, (), (() ), ((())), ... }

Derivation（推导）

定义

从开始符号 S 出发：

1. 初始串只包含开始符号 S
2. 每次把某个非终结符替换为某条产生式右侧
3. 重复直到串中只剩终结符

例如：

S -> (S) -> ((S)) -> (())

语言定义

若文法 G 的开始符号是 S，则：

其中 $\Rightarrow^{*}$ 表示经过零步或多步推导。

Parse Tree

• 推导过程可以画成一棵树：
  • 根节点是开始符号
  • 内部节点是非终结符
  • 叶子节点是终结符
• 叶子从左到右读出的顺序，就是原始输入串。

Parse Tree 的作用

• 不只是判断 $S \in L(G)$
• 更重要的是体现 phrase structure（短语结构）
• 也体现运算符的 association of operations

Left-most / Right-most Derivation

• Left-most derivation：每一步都替换最左侧非终结符
• Right-most derivation：每一步都替换最右侧非终结符
• 对于 unambiguous CFG，它们虽然推导顺序不同，但会得到同一棵 parse tree。

Ambiguous Grammar（歧义文法）

定义

如果一个文法能够对某个字符串生成 两棵不同的 parse tree，则它是 ambiguous grammar。

等价地说：

• 对某个字符串存在多个 left-most derivation
• 或存在多个 right-most derivation

经典例子

E -> E * E
E -> E / E
E -> E + E
E -> E - E
E -> id
E -> num
E -> (E)

字符串：

id * id + id

可以解释为：

• (id * id) + id
• id * (id + id)

所以文法是歧义的。

为什么歧义有问题？

• 编译器依赖 parse tree 来定义程序含义
• 例如：

2 * 3 + 4

不同 parse tree 会给出不同结果：

• (2*3)+4 = 10
• 2*(3+4) = 14

所以 ambiguous grammar 会让程序含义不明确。

Removing Ambiguity

目标

我们通常希望：

• * / / 的优先级高于 + / -
• 运算符满足左结合（left associativity）

经典改写

把歧义文法改写为：

E -> E + T
E -> E - T
E -> T
T -> T * F
T -> T / F
T -> F
F -> id
F -> num
F -> (E)

其中：

• E = expression
• T = term
• F = factor

为什么它能消歧义？

• Precedence：高优先级运算符在更深层（T,F）推导
• Left associativity：使用左递归（如 E -> E + T）

EOF Marker

为了明确“完整句子已经结束”，通常引入：

$: end of file (EOF)

做法：

• 添加新的开始符号 S'
• 添加新规则：

S' -> S $

这样 parser 就能判断：

• 既成功识别了一个完整的 S
• 也到达了输入末尾

Predictive Parsing

Parser 的类型

三类常见 parser：

• Top-Down 和 Bottom-Up 都是从左到右扫描输入。
• 最高效的方法通常只适用于某些 grammar 子类。

Top-Down Parsing

• 从 parse tree 的根开始，自顶向下构造
• 可以看作寻找输入串的 left-most derivation

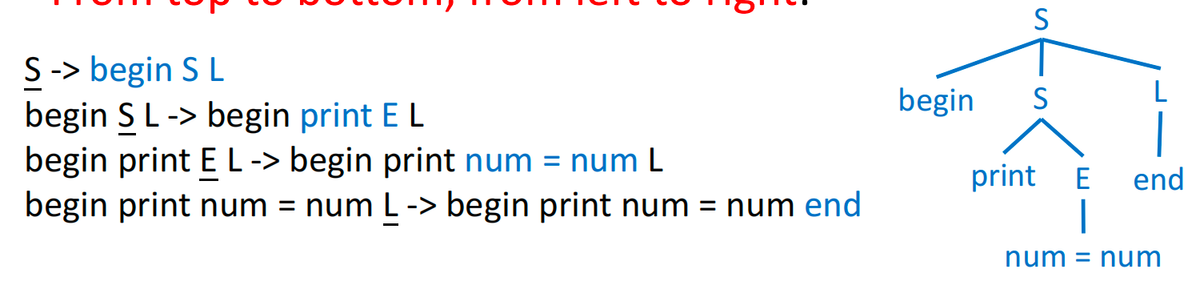

例如，对于字符输入 begin print num = num end 来说，可以画出语法分析树：

Recursive-Descent Parsing

思想

• 每个 non-terminal 对应一个递归函数
• 每条产生式对应函数中的一个分支

例如文法：

S -> if E then S else S
S -> begin S L
S -> print E
L -> end
L -> ; S L
E -> num = num

可以写出：

void S(void) {
    switch(tok) {
        case IF:    eat(IF); E(); eat(THEN); S(); eat(ELSE); S(); break;
        case BEGIN: eat(BEGIN); S(); L(); break;
        case PRINT: eat(PRINT); E(); break;
        default: error();
    }
}

基础设施

enum token {IF, THEN, ELSE, BEGIN, END, PRINT, SEMI, NUM, EQ};
extern enum token getToken(void);
enum token tok;

void advance() { tok = getToken(); }
void eat(enum token t) {
    if (tok == t) advance();
    else error();
}

void S(void) {
  switch(tok) {
    case IF: eat(IF); E(); eat(THEN); S(); eat(ELSE); S(); break;
    case BEGIN: eat(BEGIN); S(); L(); break;
    case PRINT: eat(PRINT); E(); break;
    default: error(); }}
void L(void) {
  switch(tok) {
    case END: eat(END); break;
    case SEMI: eat(SEMI); S(); L(); break;
    default: error(); }}
void E(void) { eat(NUM); eat(EQ); eat(NUM); }

优点

• 简单
• 容易手写

缺点

• 一般形式可能需要 backtracking
• 某些 grammar 会导致分支选择困难，开销高

Why Predictive Parsing?

对于如下文法：

E -> E + T
E -> E - T
E -> T

当 lookahead 是 num 时，无法仅凭当前 token 决定选择哪条产生式。

如果采用普通 recursive descent：

• 可能要 backtracking
• 代价很高，甚至指数爆炸

于是引出：

Predictive Parsing

定义

• Predictive parsing 是 recursive descent 的一个特例
• 不需要 backtracking
• 通过查看前方 k 个 token 决定使用哪条产生式
• 能处理 LL(k) 文法

其中：

LL(k) = Left-to-right parse, Leftmost derivation, k-token lookahead

Nullable / FIRST / FOLLOW

为了构造 predictive parsing table，需要先计算：

• Nullable
• FIRST
• FOLLOW

Nullable

如果某个符号能推出 ε，则它是 nullable。

迭代算法

1. 初始化所有符号为 false
2. 若有产生式 $X \rightarrow Y_1Y_2 \dots Y_k$，且所有 Yi 都 nullable，则 X nullable
3. 迭代直到不再变化
4. 有点类似于 closure

for each symbol X:
	Nullable(x) = False
repeat
	for each production X -> Y1 Y2 … Yk:
		if Nullable(Yi) = True for 1 <= i <= k:
			Nullable(X) = True
until Nullable did not change in this iteration

FIRST

FIRST(γ) 表示：

从字符串 γ 推导出的串中，可能出现在最前面的终结符集合

若 $\gamma \Rightarrow^* t \beta$，则：

规则

• 若 X 是终结符，则 FIRST(X) = {X}
• 若 X -> Y1 Y2 ... Yk
  • 加入 FIRST(Y1)
  • 如果 Y1 nullable，再加入 FIRST(Y2)
  • 依此类推

FOLLOW

FOLLOW(X) 表示在某个句型中，紧接在 X 后面的终结符集合。也就是：

规则

若：

则：

• 把 FIRST(β) 加入 FOLLOW(X)
• 若 β =>* ε，则把 FOLLOW(Y) 加入 FOLLOW(X)

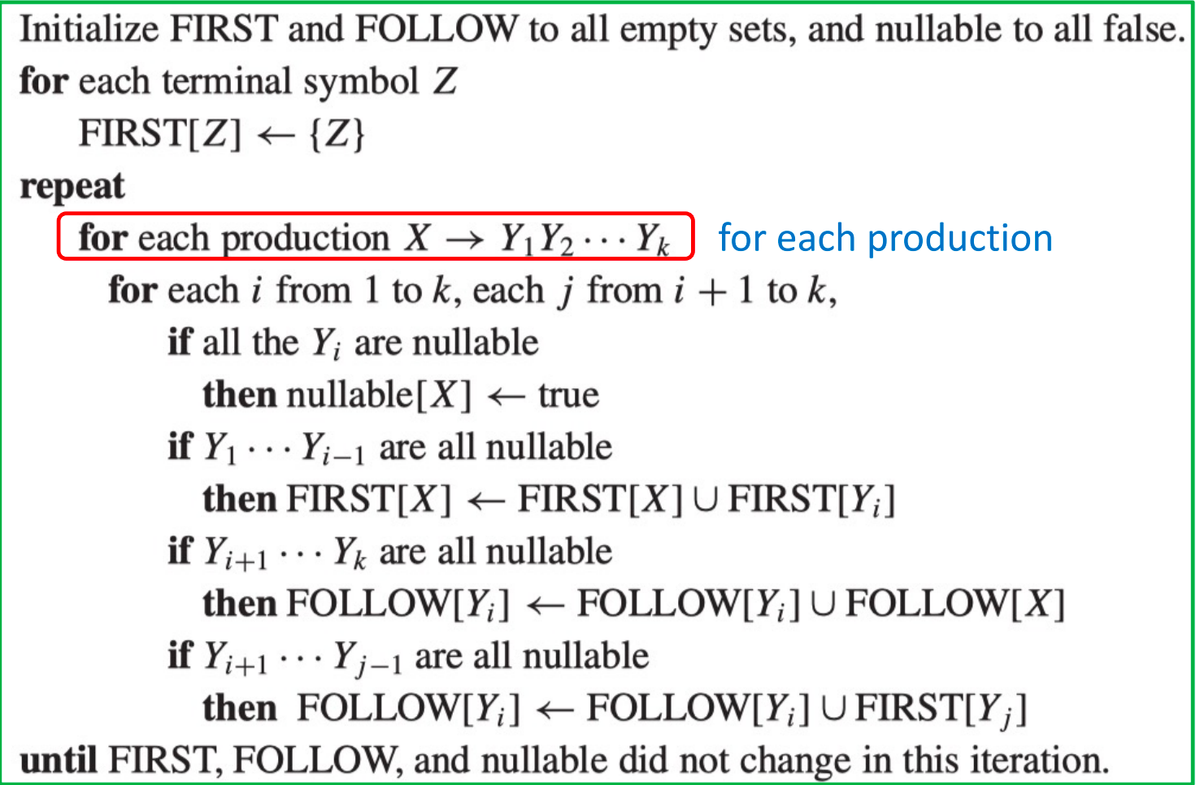

The algorithm to calculate First, Follow and Nullable Sets

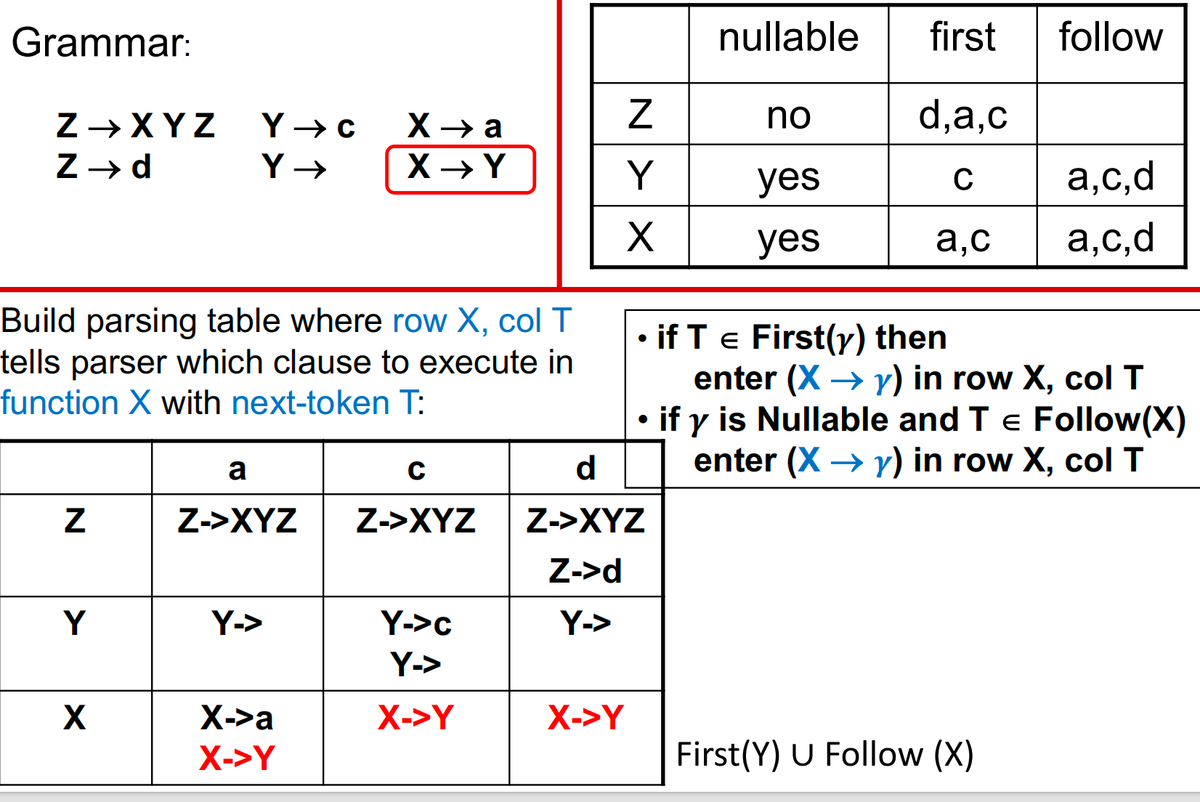

Predictive Parsing Table

对产生式：

X -> γ

建表规则：（实际上，思路就是根据第一个终止符，判断当前产生式有无作用）

1. 若 t ∈ FIRST(γ)，则在 M[X,t] 中填入 X -> γ
2. 若 γ nullable，且 t ∈ FOLLOW(X)，则在 M[X,t] 中填入 X -> γ

LL(1) Grammar

若按上述方法构造出的 parsing table 没有重复表项，则文法是 LL(1)。

若某一格中出现多条产生式：

• predictive parsing 无法工作
• 文法不是 LL(1)

Non-Recursive Predictive Parser

除了递归版本，也可以使用显式栈实现非递归预测分析：

• 栈顶为终结符：尝试 match
• 栈顶为非终结符：查表展开产生式
• 栈和输入都到 $ 时 accept

Eliminating Left Recursion

​ 在使用 Predictive Parsing Table 的时候，不可以使用左递归，要将其消除。

为什么要消左递归？

例如：

E -> E + T
E -> T

会导致：

• FIRST(E+T) = FIRST(E)
• 与 E -> T 冲突
• predictive parsing table 中出现重复表项

因此：

Top-down parsing 不能处理 left-recursive grammar

经典消除方法

把：

A -> Aα
A -> β

改写为：

A  -> β A'
A' -> α A'
A' -> ε

例如：

E -> E + T | T

改写为：

E  -> T E'
E' -> + T E'
E' -> ε

表达式文法改写后

S -> E $
E -> T E'
E' -> + T E'
E' -> - T E'
E' -> ε
T -> F T'
T' -> * F T'
T' -> / F T'
T' -> ε
F -> id
F -> num
F -> (E)

Left Factoring

为什么需要？

若同一 non-terminal 的两条产生式有公共前缀：

S -> if E then S else S
S -> if E then S

在 LL(1) 中，当看到 if 时无法马上决定选哪条。

解决：提取公共前缀

S -> if E then S X
X -> else S
X -> ε

一般形式

A -> αβ
A -> αγ
A -> α

改写为：

A  -> α A'
A' -> β | γ | ε

本质：

• 延迟决策
• 直到读到更多输入后再选分支

Error Recovery in Predictive Parsing

两种策略

• 直接报错并退出
• 报错后尽量恢复，继续分析

常见恢复思路

插入 token

• 假装缺失 token 已存在
• 风险：可能导致 parser 不终止

删除 token（更安全）

• 一直跳过输入 token
• 直到遇到一个“同步 token”

常用做法：

skip until a token in FOLLOW(X)

例如：

int Tprime_follow[] = {PLUS, RPAREN, EOF};

当 T' 出错时，跳过输入直到遇到 +, ) 或 EOF。

Bottom-Up Parsing

基本思想

• 自底向上构造 parse tree
• 从 leaves 一直归约到 root

Shift-Reduce Parsing

Bottom-Up parsing 的一般风格是 shift-reduce parsing。

• shift：读入下一个 token，压栈
• reduce：若栈顶匹配某个产生式右部，则用其左部替换

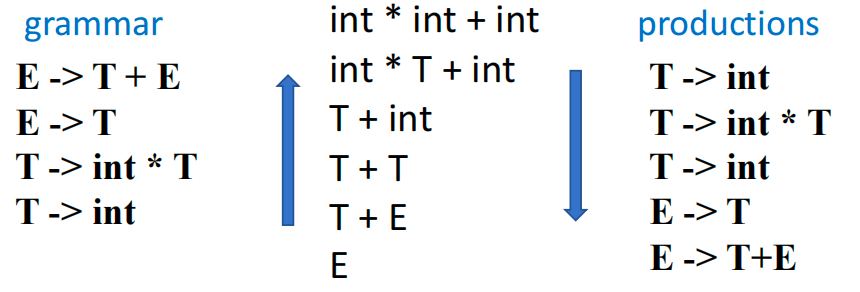

Reduce vs Derive

• Derive：把 LHS 展开成 RHS
• Reduce：把 RHS 归约回 LHS

Bottom-up parsing 本质上是在 逆转 right-most derivation。

LR Parsing

LR(k)

• L = left-to-right scan
• R = construct the reverse of a rightmost derivation
• k = lookahead token 数

优点

• 比 LL(k) 更强
• 可以把决策推迟到看到完整 RHS 之后再做

Parser 维护的信息

• 当前输入位置
• 一个状态栈（或状态+符号栈）

四类动作

LR(0) Parsing

LR(0) Item

A -> α . β

表示：

• α 已经处理过
• 接下来期望看到 β

Closure(I)

若在集合 I 中有：

A -> α . X β

且 X 是非终结符，则对每条产生式：

X -> γ

加入：

X -> . γ

重复直到不再变化。

Goto(I, X)

若 I 中有：

A -> α . X β

则把点右移：

A -> α X . β

收集后再做 closure。

LR(0) DFA

• 状态 = item 集合
• 边 = Goto
• 然后由 DFA 构造 action/goto 表

LR(0) 表项填写

• 若有终结符边：填 shift
• 若有非终结符边：填 goto
• 若状态中含有 A -> α .：对所有终结符填 reduce
• 若状态中含有 S' -> S . $：在 $ 列填 accept

LR(0) 的问题

• 有时会出现 shift/reduce conflict 或 reduce/reduce conflict
• 说明文法不是 LR(0)

SLR Parsing

思想

LR(0) 的 reduce 太激进：

• 只要看到 A -> α .，就对所有终结符都 reduce

SLR 改进为：

只在 FOLLOW(A) 中的 token 上放置 reduce 动作

规则

若状态 I 中含有：

A -> α .

则仅对：

t ∈ FOLLOW(A)

填写：

reduce A -> α

优点

• 比 LR(0) 更精确
• 能解决一部分 LR(0) 冲突

仍然可能出问题

• SLR 仍可能保留一些冲突
• 因为 FOLLOW 集是全局信息，不够精细

LR(1) Parsing

核心思想

在 item 中加入 lookahead。

LR(1) Item

(A -> α . β, x)

含义：

• 当前处于 A -> αβ 的某个分析状态
• 完成这个产生式后，合法的后继 lookahead 是 x

Closure（LR(1)）

若有：

(A -> α . X β, z)

则对每个产生式：

X -> γ

以及每个：

w ∈ FIRST(β z)

加入：

(X -> . γ, w)

Reduce（LR(1)）

若状态中有：

(A -> α ., z)

则只在 lookahead z 上 reduce。

优势

• 比 SLR 更准确
• 能解决更多冲突

代价

• 状态数通常更多
• 表可能非常大

LALR(1) Parsing

动机

LR(1) 表太大。

做法

把 LR(1) 项目核相同、只有 lookahead 不同 的状态合并。

特点

• 表比 LR(1) 小很多
• 比 SLR 强
• 现代 parser generator 常用
• Yacc 基于 LALR 思想构造 parser

关系

LR(0) ⊂ SLR ⊂ LALR(1) ⊂ LR(1)

通常：

• 所有 SLR grammar 都是 LALR(1)
• 但反过来不成立

LR Parsing of Ambiguous Grammars

经典例子：dangling else

S -> if E then S else S
S -> if E then S
S -> other

输入：

if a then if b then s1 else s2

存在两种解释：

1. else 匹配最近的 then
2. else 匹配外层 then

大多数语言选择：

else 匹配最近可能的 then

两种解决办法

1. 改写文法

引入：

• M：matched if
• U：unmatched if

2. 保持原文法，但在冲突时优先 shift

这会自然得到“最近 then 匹配 else”的效果。

Automatic Parser Generation

Why?

• 手写 parser 复杂
• LL/LR 文法都可以自动构造 parsing table

因此可以使用 parser generator。

Yacc

基本概念

• Yacc = Yet Another Compiler-Compiler
• 输入：.y 规格文件
• 输出：C 语言 parser 代码（常见为 tab.c）

基本结构

definitions
%%
rules
%%
auxiliary routines

Example

可用 Yacc 写表达式计算器：

%token NUMBER
%%
command: exp { printf("%d\n", $1); };
exp: exp '+' term { $$ = $1 + $3; }
   | exp '-' term { $$ = $1 - $3; }
   | term { $$ = $1; }
;
term: term '*' factor { $$ = $1 * $3; }
    | factor { $$ = $1; }
;
factor: NUMBER { $$ = $1; }
      | '(' exp ')' { $$ = $2; }
;

Yacc 中的重要符号

yyparse()

• Yacc 生成的 parser 主函数
• 成功返回 0，失败返回 1

yylex()

• 由 lexer 提供
• 返回 token 类型
• 返回 0 表示输入结束

yyerror()

• 用来输出错误信息

yylval

• 存储 token 的语义值
• 例如数字 token 对应的整数值

$$, $1, $2, ...

• $i：产生式右部第 i 个符号的值
• $$：产生式左部的值

例如：

exp: exp '+' term { $$ = $1 + $3; }

表示：

• $$ = 当前 exp 的值
• $1 = 左边 exp 的值
• $3 = term 的值

YYSTYPE / %union / %type

默认情况下：

#define YYSTYPE int

若不同符号需要不同值类型，可用：

%union {
    double val;
    char op;
}
%type <val> exp term NUMBER
%type <op> op

这样可以让：

• exp 存 double
• op 存 char

Embedded Actions

有时需要在整条产生式识别完成前执行代码：

decl: type { current_type = $1; } var_list

这类 action 常用于：

• 符号表构造
• 类型信息传递

Yacc Conflicts

Yacc 会报告：

• shift-reduce conflict
• reduce-reduce conflict

默认处理方式：

• shift-reduce：优先 shift
• reduce-reduce：选择 文法中较早出现的规则

但一般来说：

大多数 shift-reduce 冲突，以及所有 reduce-reduce 冲突，都应通过改写 grammar 消除。

Precedence Directives in Yacc

Yacc 支持用优先级/结合性规则消解歧义。

声明方式

%nonassoc EQ NEQ
%left PLUS MINUS
%left TIMES DIV
%right EXP

表示：

• PLUS / MINUS：同优先级，左结合
• TIMES / DIV：更高优先级，左结合
• EXP：右结合
• EQ / NEQ：不结合

冲突解决规则

• shift 的优先级来自当前 token
• reduce 的优先级来自该规则 RHS 最后一个 token

若发生冲突：

1. 规则优先级高 → reduce
2. token 优先级高 → shift
3. 优先级相同：
   • %left → reduce
   • %right → shift
   • %nonassoc → error

%prec

可给规则强行指定优先级，例如一元负号：

%left PLUS MINUS
%left TIMES
%left UMINUS

exp: MINUS exp %prec UMINUS

Syntax vs. Semantics

有些问题不应该在 parser 阶段解决，而应放到 semantic analysis。

例如：

a + 5 & b

从语法上可以是合法表达式； 但从语义上可能类型不匹配。

原则：

• 语法分析负责 structure
• 语义分析负责 type / meaning

Error Recovery

目标

开发者通常希望编译器报告 尽可能多的错误，而不是遇到第一个错误就停止。

两类技术

Yacc 的局部恢复

Yacc 提供特殊终结符：

error

例如：

exp  -> ( error )
exps -> error ; exp

作用：

• 当 parser 遇到错误时，回退栈
• 直到找到可以 shift error 的状态
• 跳过输入，直到同步 token（如 ) 或 ;）
• 然后继续分析

这些同步 token 叫做：

synchronizing tokens

Global Error Repair

• 试图通过插入 / 删除 / 替换 token 使输入变为合法
• 更强，但也更复杂、代价更高
• 例如 Burke-Fisher error repair

Chapter 3 Summary

1. CFG

• CFG 比 regular language 更适合表达递归结构
• parser 的核心任务是构造 parse tree

2. Top-Down Parsing

• 对应 left-most derivation
• recursive descent 简单但可能 backtracking
• predictive parsing 要求 LL(k)

3. FIRST / FOLLOW / Nullable

• 是构造 predictive parser 的基础
• 用于判断在某个 lookahead 下该选哪条产生式

4. Bottom-Up / LR

• 对应 right-most derivation 的逆过程
• shift-reduce 是核心思想
• LR(0) < SLR < LR(1)
• LALR(1) 是工业界常用方案

5. Yacc

• 自动生成 parser
• 支持语义动作、类型值、优先级声明、错误恢复
• 常与 Lex/Flex 配合使用
